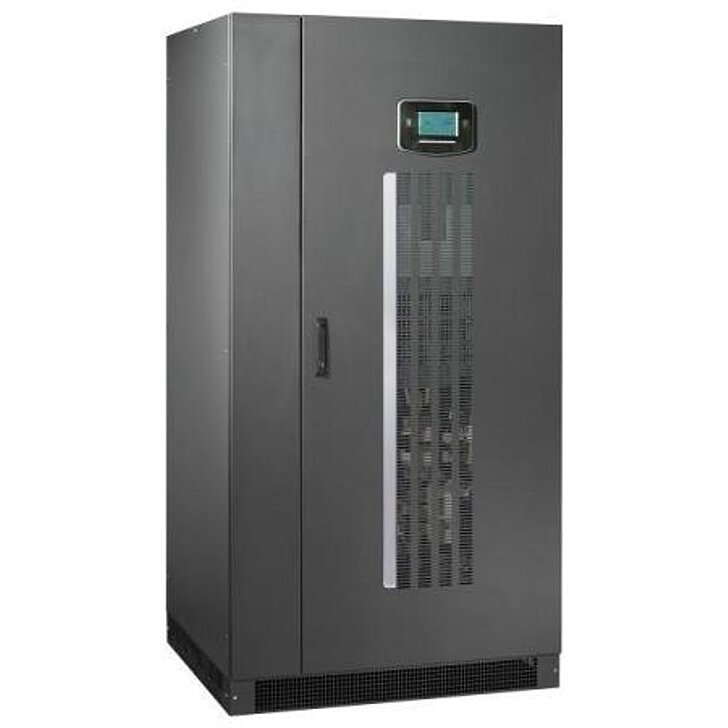

MP 10 - 80

Online UPS system (Type VFI-SS-111 according to DIN EN 62040-3)

with three-phse in- and output



Highlights:

- galvanically isolated with output transformer

- sinusoidal output voltage in all operating modes

- graphic display

- LED display

- RS232 INTERFACE

- potential-free alarms

- incl. shutdown software for Windows NT / 2000 / XP / 2003 / Vista, Novell and Linux operating systems



Up to 8 systems can be connected in parallel.

The autonomy time can be extended by connecting additional battery modules.







Art.-no. : MPM

Technical Data

input voltage range 400 ±20% (320 – 480 V)
input frequency 50 Hz or 60 Hz automatic recognition
output voltage 400 V (adjustable 360 to 420V)

Rating and back-up times of the MP 10 - 80 kVA models

rating 10 kVA 9 kW
back-up time 6 minutes at 100 % load 15 minutes at 50 % load
dimensions (H x W x D) 1400 x 270 x 740 mm
weight 80 kg
rating 15 kVA 13,5 kW
back-up time 7 minutes at 100 % load 20 minutes at 50% load
dimensions (H x W x D) 1400 x 270 x 740 mm
weight 95 kg
rating 20 kVA 18 kW
back-up time 13 minutes at 100 % load 35 minutes at 50 % load
dimensions (H x W x D) 1400 x 270 x 740 mm
weight 95 kg
rating 30 kVA 27 kW
back-up time on request on request
dimensions (H x W x D) 1400 x 270 x 740 mm
weight 105 kg
rating 40 kVA 36 kW
back-up time on request on request
dimensions (H x W x D) 1400 x 270 x 740 mm
weight 105 kg
rating 60 kVA 54 kW
back-up time on request on request
dimensions (H x W x D) 1400 x 270 x 740 mm
weight 145 kg
rating 80 kVA 72 kW
back-up time on request on request
dimensions (H x W x D) 1400 x 270 x 740 mm
weight 145 kg
rating 60 kVA 54 kW
back-up time on request on request
dimensions (H x W x D) 1400 x 270 x 740 mm
weight 145 kg
rating 80 kVA 72 kW
back-up time on request on request
dimensions (H x W x D) 1400 x 270 x 740 mm
weight 145 kg
