SM - ST

Online USV-Anlage (Typ VFI-SS-111 nach IEC / EN 62040-3)



Diese USV-Anlagen der neuesten Generation mit den folgenden Highlights:

- Ausgangssleistungsfaktor 1

- sinusförmige Ausgangsspannung in allen Betriebsarten

- mit interaktivem, berührungssensitivem Kontrollmonitor

- RS232 und USB - Schnittstelle

- 2 Steckplätze für Kommunikationskarten

- Alarmfunktion

- Notaus-Funktion

- inkl. Shutdown-Software für alle modernen Windows-Systeme inkl. Serverversionen, Mac- und Linux-Systeme sowie VMware und Hyper-V Virtualisierungsplattformen



Bis zu 8 Systeme können parallel geschaltet werden

einstellbare Betriebsarten: On- Line, Line-Interaktiv oder Smart Active, sowie Stand-By Off





Art.-Nr. : SM

Flexibel und leistungsstark

Die Geräte der SM / ST Reihe sind äußerst flexibel für Ihre Anwendung konfigurierbar.



In den Grundleistungen 10, 15 und 20 kVA erhältlich sind sie in allen drei Ausführungen sowohl mit einphasigem Ausgang (SM) als auch mit dreiphasigem Ausgang (ST) erhältlich.

Zur Leistungserhöhung können bis zu 8 Anlagen parallel geschaltet werden.



Alle Versionen sind je nach geforderter Überbrückungszeit in 3 verschiedenen Gehäuse-Varianten erhältlich.



Technische Daten

Nenneingangsspannung 400 (3L. + N) oder 230 (L. + N)
Nennfrequenz 50 oder 60 hz
Nennausgangsspannung 220 - 230 - 240 (L.+N)

Leistung und Überbrückungszeit der SM / ST Modelle

Eingangsnennspannung 380-400-415 V AC 3-phasig + N oder 220-230-240 V AC 1-phasig + N
Ausgangsnennspannung 220/230/240 V AC 1-phasig + N
Leistung 10 kVA 10000 Watt
Überbrückungszeit abhängig von Batterie
in drei Gehäuseversionen je nach Batterie
Eingangsnennspannung 380-400-415 V AC 3-phasig + N oder 220-230-240 V AC 1-phasig + N
Ausgangsnennspannung 220/230/240 V AC 1-phasig + N
Leistung 15 kVA 15000 Watt
Überbrückungszeit abhängig von Batterie
in drei Gehäuseversionen je nach Batterie
Eingangsnennspannung 380-400-415 V AC 3-phasig + N oder 220-230-240 V AC 1-phasig + N
Ausgangsnennspannung 220/230/240 V AC 1-phasig + N
Leistung 20 kVA 20000 Watt
Überbrückungszeit abhängig von Batterie
in drei Gehäuseversionen je nach Batterie
Eingangsnennspannung 380–400–415 V AC 3-phasig + N
Ausgangsnennspannung 380/400/415 V AC 3-phasig + N
Leistung 10 kVA 10000 Watt
Überbrückungszeit abhängig von Batterie
in drei Gehäuseversionen je nach Batterie
Eingangsnennspannung 380–400–415 V AC 3-phasig + N
Ausgangsnennspannung 380/400/415 V AC 3-phasig + N
Leistung 15 kVA 15000 Watt
Überbrückungszeit abhängig von Batterie
in drei Gehäuseversionen je nach Batterie
Eingangsnennspannung 380–400–415 V AC 3-phasig + N
Ausgangsnennspannung 380/400/415 V AC 3-phasig + N
Leistung 20 kVA 20000 Watt
Überbrückungszeit abhängig von Batterie
in drei Gehäuseversionen je nach Batterie

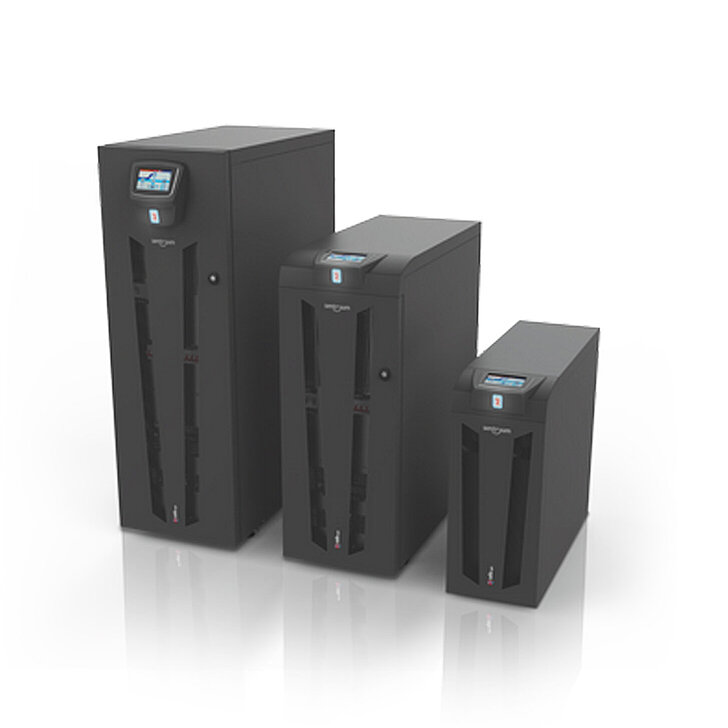

Gehäuse Versionen

Gehäuse SM/ST - S SM/ST - M SM/ST - L
max. Anzahl Batterieblöcke (20+20) 7/9-Ah-Blöcke 2 x (20+20) 7/9-AhBlöcke 3 x (20+20) 7/9-AhBlöcke
      (Ausgangstransformator als Alternative zu internen Batterien)
Maße (H x B x T) 700 x 280 x 840 mm 1025 x 380 x 850 mm 1320 x 440 x 840 mm
Gewicht (ohne Batterien)
10 kVA 48 kg 72 kg 103 kg
15 kVA 50 kg 74 kg 105 kg
20 kVA 52 kg 76 kg 107 kg
