HYBRID USV - unsere USV im Schaltschrank

Anwendungen nach VDE-AR-N 4110

Netzübergabestationen
Erzeugungsanlagen
Photovoltaikanlagen
Windkraftanlagen
Biogasanlagen

Problemstellung

Verbraucher von kritischen Infrastrukturen wie zum Beispiel bei Netzübergabestationen (VDE-AR-N 4110) benötigen eine Hilfs-
energieversorgung, so dass alle Schutz-, Sekundär- und Hilfseinrichtungen für den Betrieb der Übergabestation inklusive der Zähl- und Messeinrichtungen mindestens 8 h bei Ausfall der Netzspannung weiter betrieben werden können. Innerhalb dieser Zeit müssen mindestens drei komplette Schaltfolgen der motorisierten Lastrennschalter möglich sein. Bisher ist die Bereitstellung der Hilfsenergie und Pufferung über lange Zeit auf der Basis von rein batteriegestützten USV-Anlagen erfolgt. In der Praxis ergab sich zunehmend das Problem, dass nach langer Entladezeit und aufgrund der Alterung der Batterie am Ende nicht mehr genügend Energie zu Verfügung stand, um sicher zu schalten oder die
Hilfsenergieversorgung aufrecht zu erhalten.

Lösung

Die HYBRID USV von J. Schneider Elektrotechnik liefert die geforderte Hilfsenergie nach VDE-AR-N 4110 von mindestens 8 Stunden mit einem Akkumulator, gepaart mit einen Ultrakondensator für kurzzeitige hohe Ströme. Diese einmalige HYBRIDE-Kombination gewährleistet maximale Zuverlässig- und Verfügbarkeit sowie hohe Lastsprünge am Ende der Überbrückungszeit.

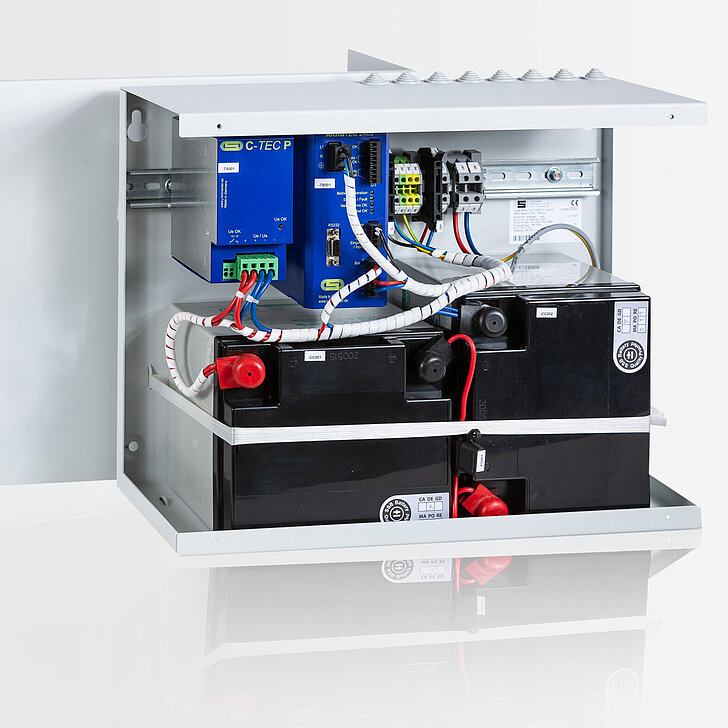

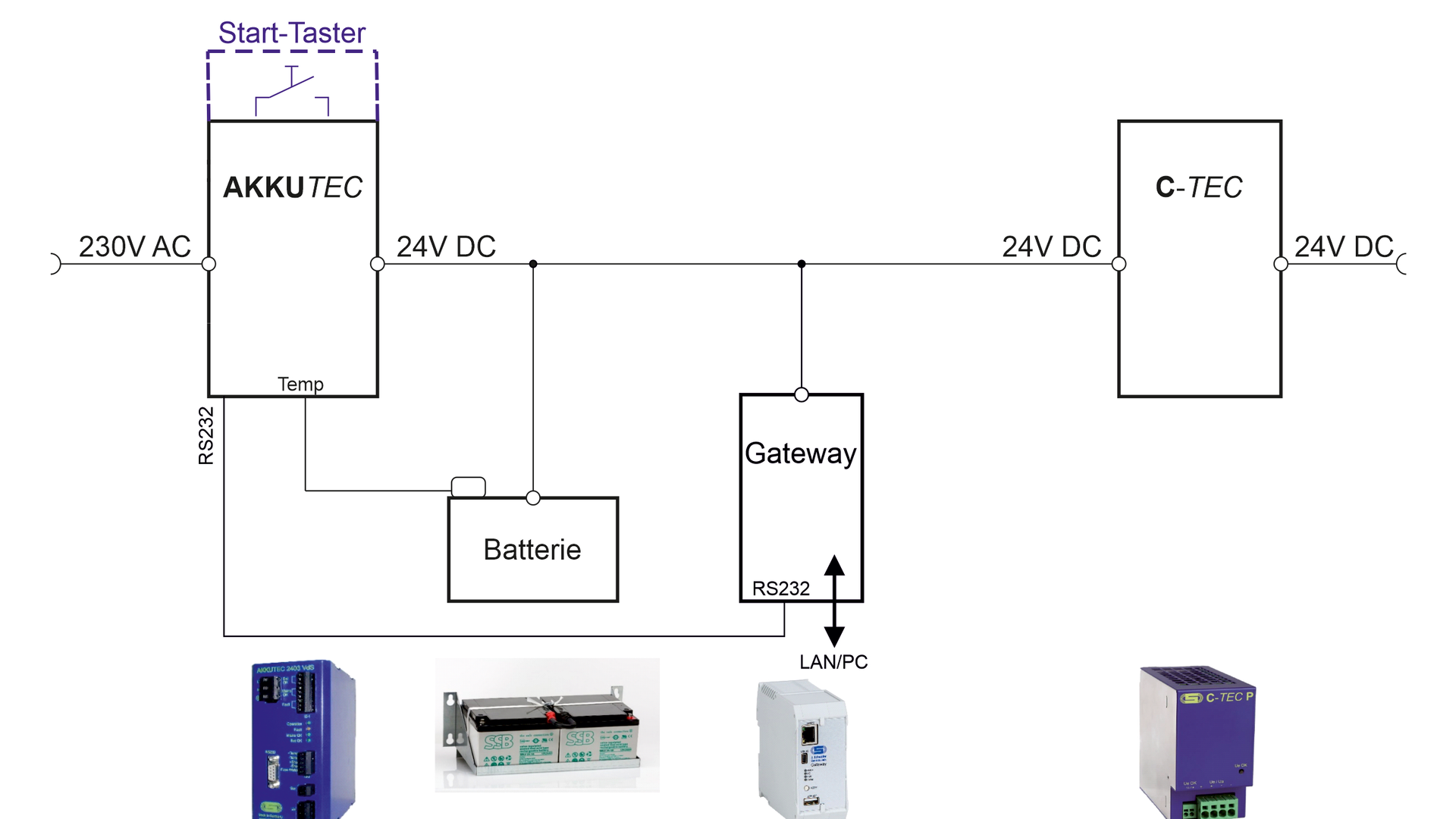

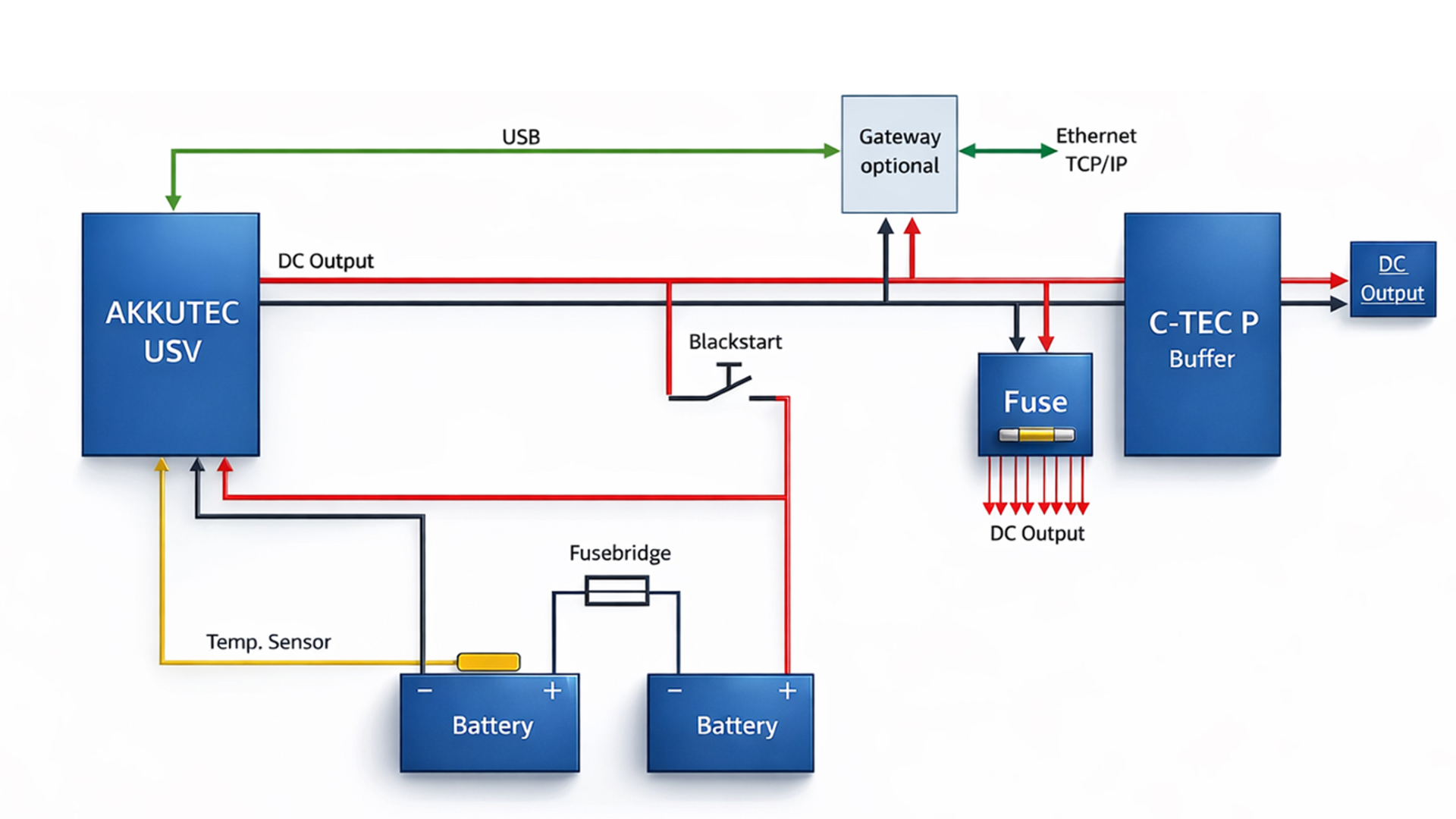

BEISPIEL AUFBAU UND BLOCKSCHALTBILD EINER HYBRID USV

Batterieladegerät AKKUTEC 2403 mit Batterieüberwachung
(RI-Messung und Batteriekreistest)

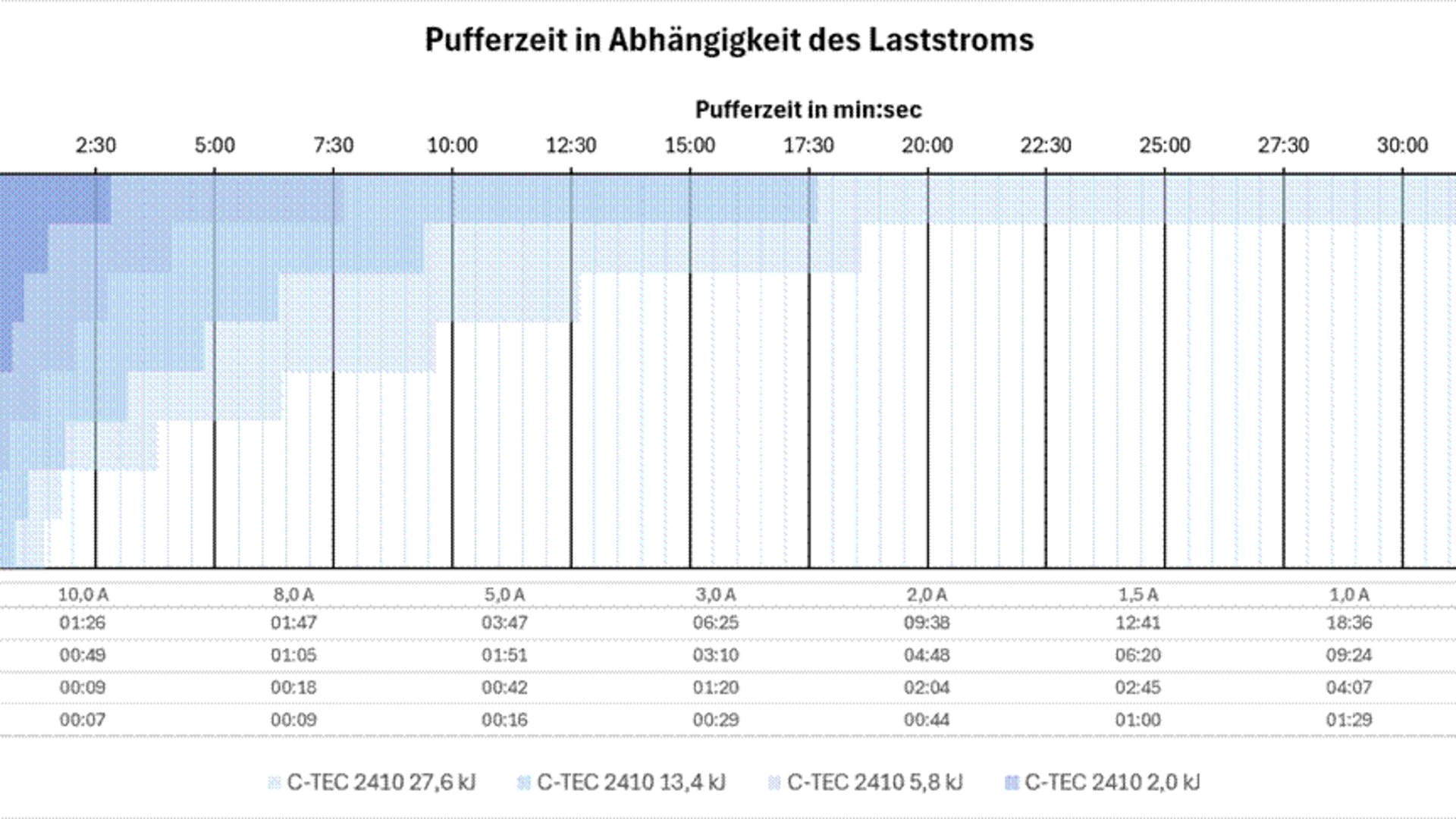

DC USV mit Ultrakondensatoren
Batterie

Zusätzliche Ausstatttungsoptionen

5/10-fach-Sicherungsplatine für die einfache Verteilung der Lasten
Temperaturgeführte Batterieladung
Autoabschaltung nach 8 h
Fusebridge Batterie-Sicherung
On-Taster für den autarken Batterie-Start
Gateway zur Fernüberwachung per Ethernet oder Modbus TCP

Konfiguration

Durch die verschiedenen Kombinationsmöglichkeiten von AKKUTEC und C-TEC P Geräten mit Batterien in unterschiedlichen Leistungen lässt sich die Hybrid USV speziell für Ihre Anwendung konzipieren.

Mögliche Konfigurationen:

AKKUTEC / C-TEC	Abschaltung	Sicherungsplatine	Schrankvariante	Blackstart	Artikelnummer
AKKUTEC 2403 VdS C-TEC 2425 P	nach 8 h Lastabwurf 21,6 V DC	FB 2405-5 C	IP31 S	Blackstart	NKPG21
AKKUTEC 2403 VdS C-TEC 2425 P	nach 8 h Lastabwurf 21,6 V DC	FB 2405-5 P	IP54 S	Blackstart	NKPG21
AKKUTEC 2412 VdS C-TEC 2425 P	nach 8 h Lastabwurf 21,6 V DC	FB 2410-10 C	IP31M	Blackstart	NKPG21
AKKUTEC 2412 VdS C-TEC 2425 P	nach 8 h Lastabwurf 21,6 V DC	FB 2410-10 P	IP54 L	Blackstart	NKPG21
AKKUTEC 2415VdS C-TEC 2440 P	nach 8 h Lastabwurf 21,6 V DC	FB 2410-10 P	IP54 L	Blackstart	NKPG21

Standardmäßig integriert sind:

Temperatursensor für die Batterie

Fusebridge mit Sicherung für die Batterie

Vier Gehäusegrößen

Die Hybrid USV ist in vier Gehäusegrößen lieferbar:

Schutzart	Gehäuse	Maße (H x B x T)
IP31	Gehäuse S	424 x 508 x 189 mm
IP31	Gehäuse M	608 x 464 x 213 mm
IP54	Gehäuse S	500 x 500 x 300 mm
IP54	Gehäuse L	1000 x 800 x 300 mm
