HV Systemlösungen
Die Hochspannungsnetzteile der CAPTEC-, GLOWTEC-, VAPTEC-, LITEC- und WELTEC-Serie können im Parallelbetrieb arbeiten, um die Ausgangsleistung zu erhöhen. Zu diesem Zweck werden die Stromversorgungen mit Lichtwellenleitern parallel geschaltet. Eine der Stromversorgungen muss als Master und die anderen als Slave konfiguriert werden. Die Gesamtleistung wird proportional auf die angeschlossenen Geräte aufgeteilt.
Auf Wunsch kann J. Schneider die Geräte in den gewünschten Schaltschrank einbauen.
Die Montage umfasst:
- alle notwendigen Vorsicherungen
- die erforderlichen Hilfsspannungen
- den erforderlichen Interlockkreis
- den Kühlwasserkreislauf (bei Wasserkühlung)
- die gewünschte Unterverteilung
Maximale Anzahl an parallelschaltbaren Geräten
Gerätetyp | Anzahl max. Einheiten | Spannungsbereich | Leistungsbereich |
---|---|---|---|
CAPTEC | 7 | 1 - 10 kV | 10 - 70 kW |
7 | 20 - 40 kV | 21 - 147 kW | |
2 | 50 - 60 kV | 15 - 30 kW | |
GLOWTEC DC | 7 | 2 - 10 kV | 10 - 70 kW |
7 | 20 - 40 kV | 21 - 147 kW | |
2 | 50 - 60 kV | 15 - 30 kW | |
GLOWTEC DCp | 7 | 2 - 5 kV | 10 - 70 kW |
GLOWTEC AC | 2 | 2 - 5 kV | 10 - 70 kW |
VAPTEC | 7 | 8 - 10 kV | 10 - 70 kW |
7 | 20 - 60 kV | 21 - 147 kW | |
LITEC | 10 | 2 - 5 kV | 12 - 120 kW |
WELTEC | 2 | 60 - 150 kV | 15 - 30 kW |

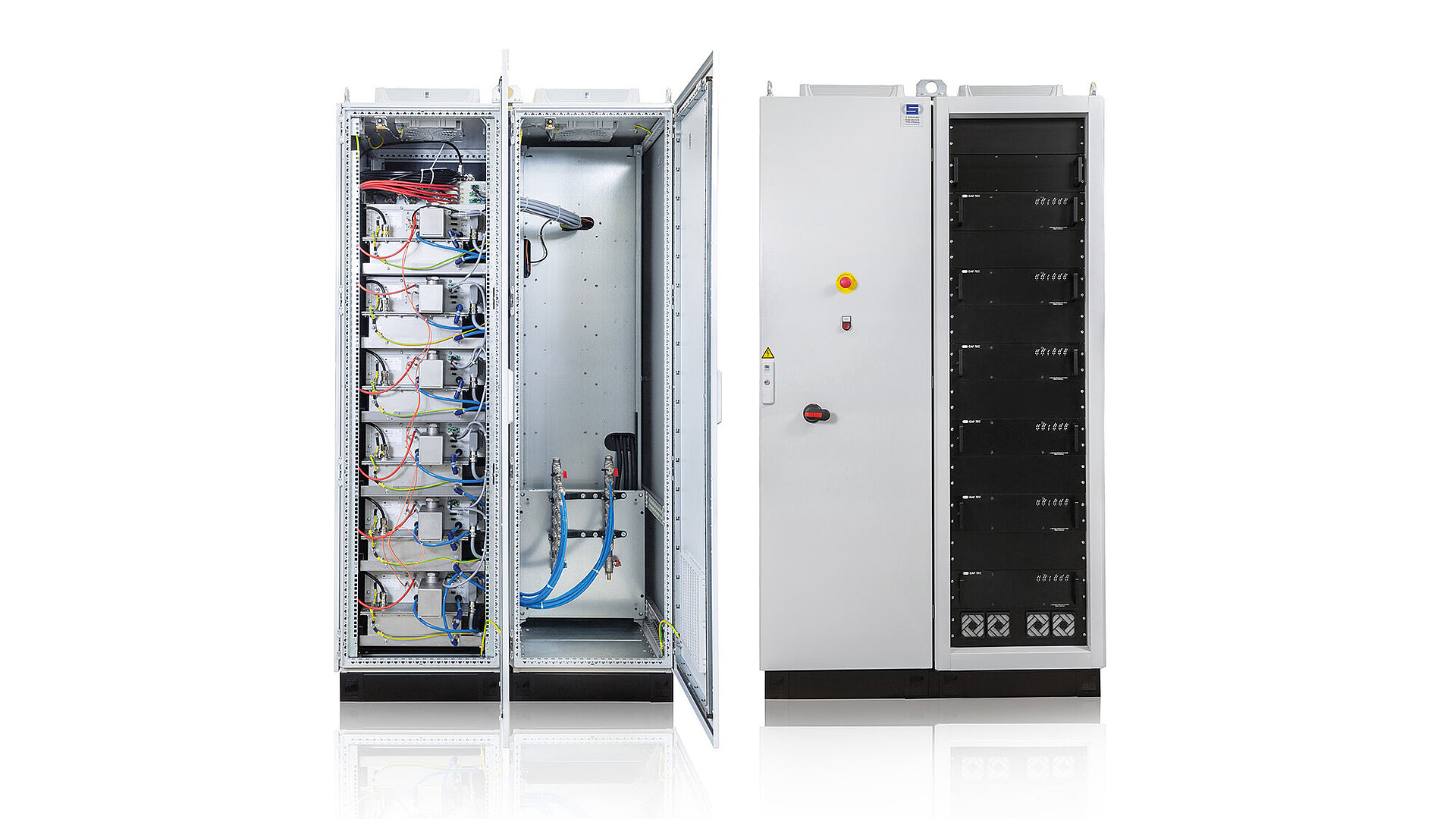

Beispiel eines kundenspezifischen Systems
Die Schaltschränke sind gebaut nach den Vorschriften der DIN VDE 0100.
Das Schutzleitersystem ist geprüft nach DIN VDE 0100, Teil 600
Die Isolations- und Funktionsprüfung weitgehend nach DIN VDE 0113 / 06.93 DE 60204 durchgeführt
Kundenspezifische Lösungen
Neben unserem Standard-Produktportfolio an Stromversorgungen for Hochspannungs- und Vakuumprozess Anwendungen entwickeln wir kundenspezifische Stromversorgungen nach Ihren Anforderungen.
Sollten Sie in unserem Produktportfolio nicht das passende Produkt finden, wenden Sie sich bitte an uns, wir beraten Sie gerne. Oft lassen sich Standardgeräte an Ihre speziellen Anforderungen anpassen.
VAPTEC
Elektronenstrahlversorgung mit integriertem Heiztransformator
- 8 kV / 3 kW; 8 V / 35 A

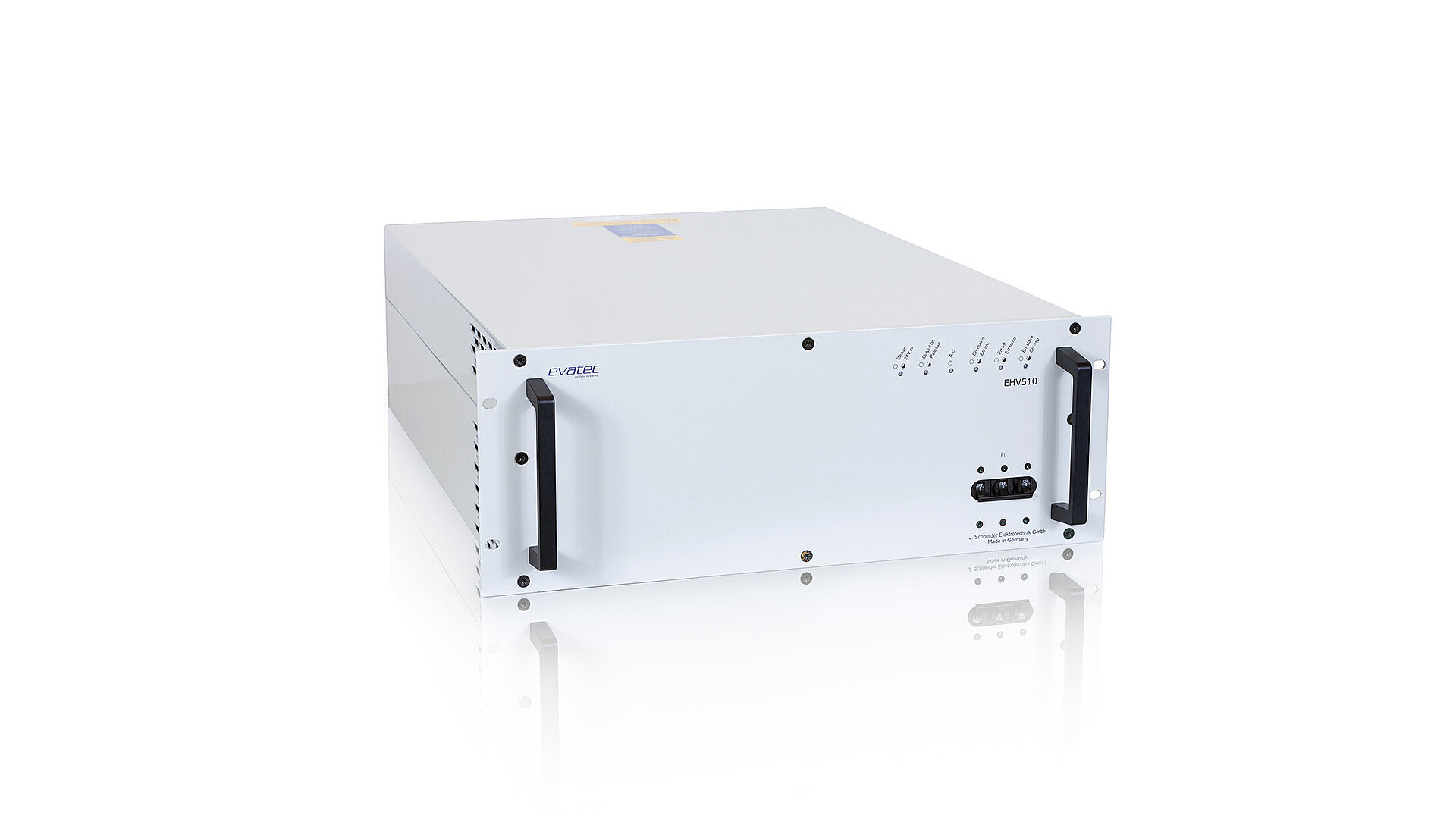

VAPTEC
Elektronenstrahlversorgung
- 10 kV / 10 kW

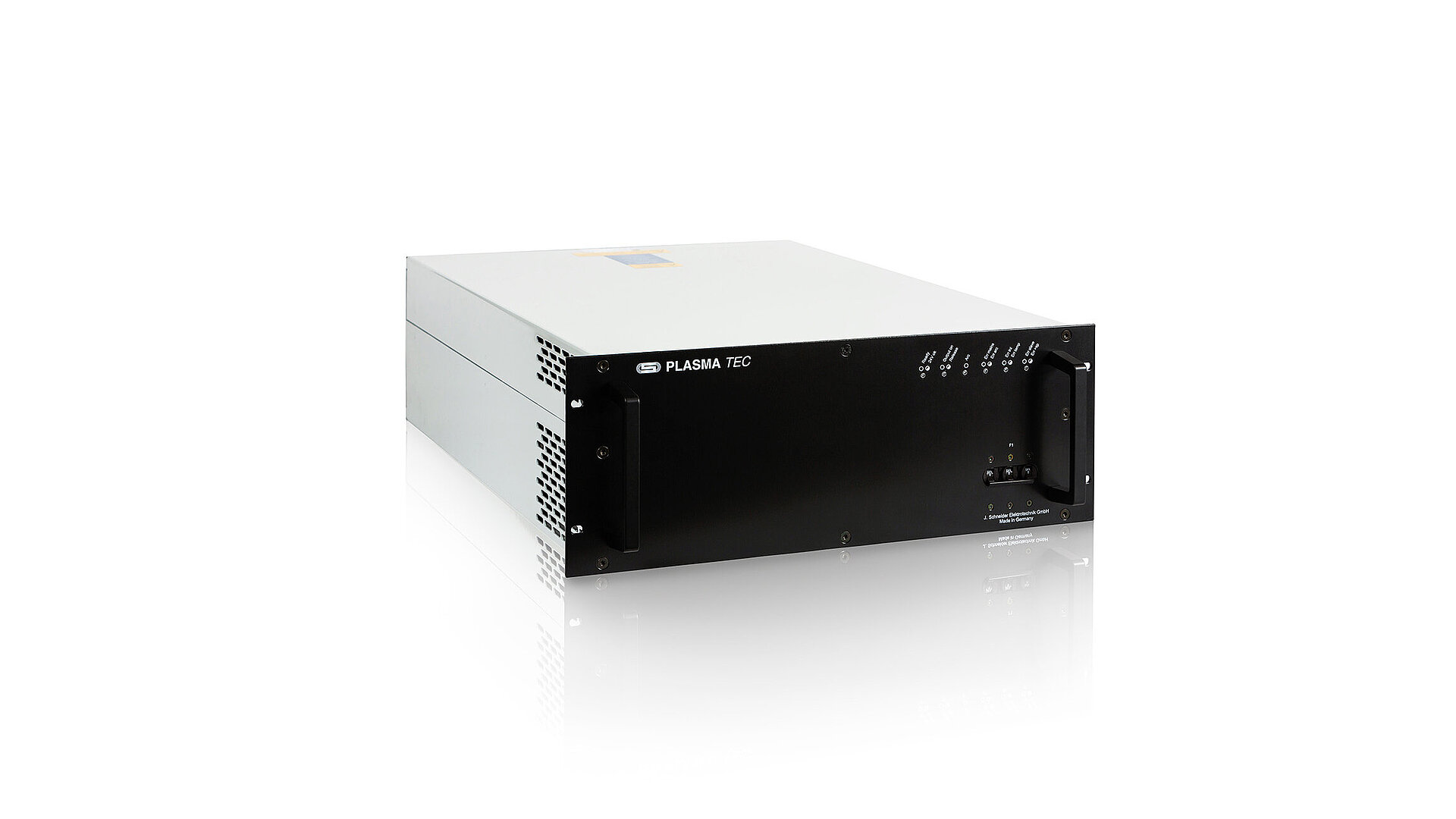

PLASMATEC AC
luftgekühlt
3 kV / bipolar / 7,5 kW

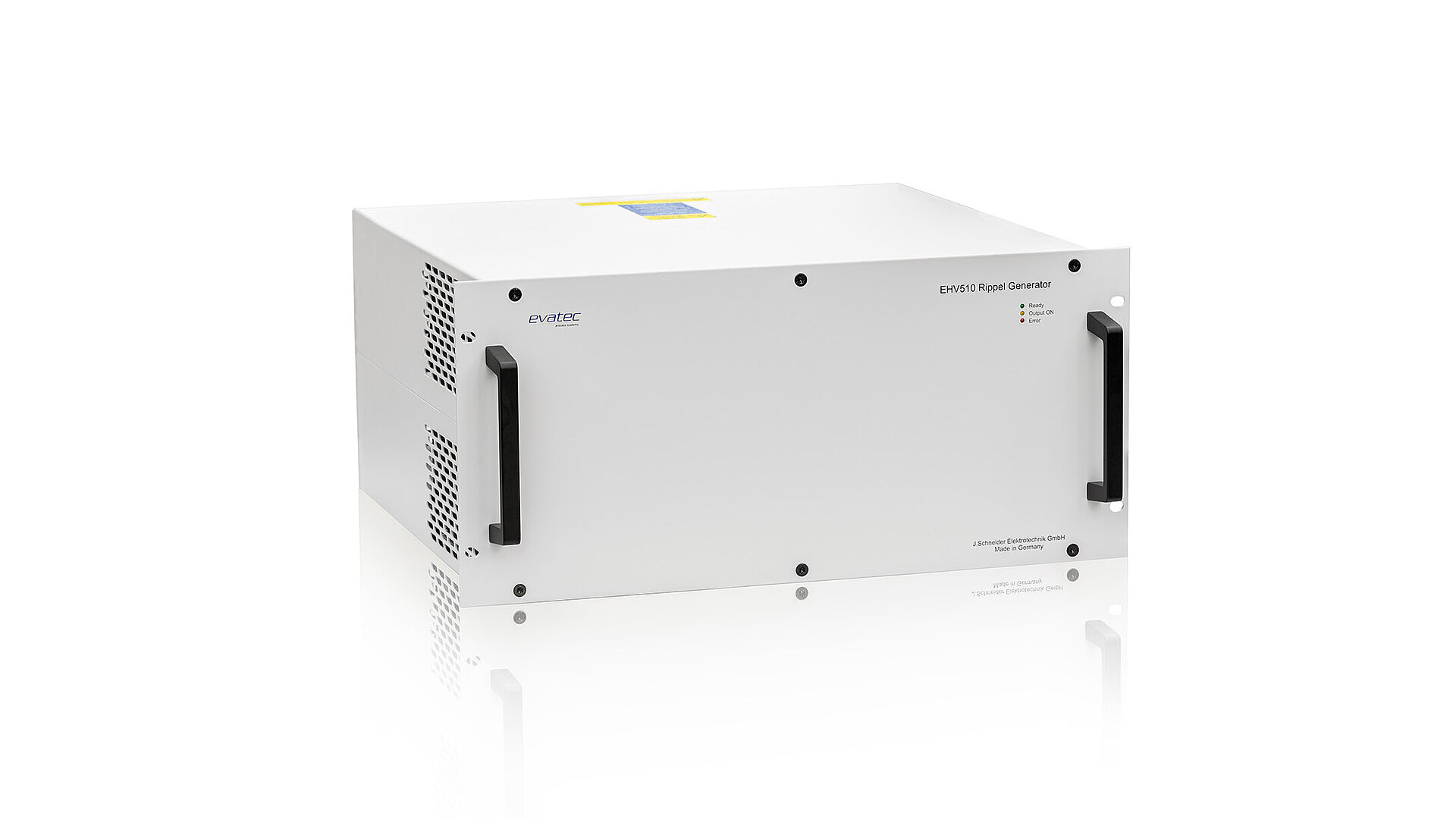

VAPTEC
Ripple Generator
für 10 kW
