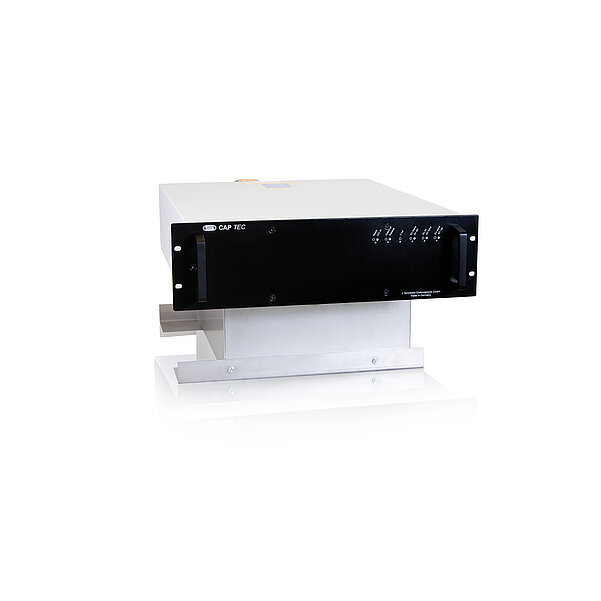

Stromversorgung zur Kondensatorladung
Die Stromversorgungen vom Typ CAPTEC sind Schaltnetzteile, die mit modernster CFC Technik arbeiten. Durch den Einsatz dieser Technologie wirkt der Ausgang des Netzteils zur Stromquelle, die ideal ist für die Ladung von Kondensatoren. Die Regelung von Strom, Spannung und Leistung erreicht durch den Einsatz der digitalen Regelungsplatine eine hervorragende Präzision.
Nach dem Einschalten des Gerätes lädt das Netzteil den angeschlossenen Kondensator auf den eingestellten Sollwert Uout auf. Die Ladezeit ist abhängig von der Kapazität sowie den eingestellten Sollwerten für Iout und Pout. Wenn das Gerät die gewünschte Ausgangsspannung erreicht hat, schaltet sich die Stromversorgung automatisch ab. Dies kann über alle Schnittstellen gemeldet werden. Fällt die Ausgangsspannung unter den eingestellten Wert, bleibt das Netzteil bis zum Ablauf der eingestellten Pausenzeit inaktiv, bevor es selbstständig mit dem nächsten Ladezyklus wieder startet.
Die Entriegelung muss während der Lade- und Entladephase nicht entfernt werden. Ein Zähler zählt die aktuelle Anzahl der Ladungen seit der letzten Freigabe. Muss der zu ladende Kondensator über einen längeren Zeitraum im geladenen Zustand gehalten werden, besteht die Möglichkeit, die Einstellung "Erhaltungsladung" zu aktivieren. Das Netzgerät lädt den Kondensator immer entsprechend dem eingestellten Wert auf, sobald der Istwert der Ausgangsspannung um eine definierte Größe abweicht.
Technische Daten
Eingang | |
---|---|
Eingangsspannung | 3 x 400 V AC +/- 10 % |
Frequenz | 50 / 60 Hz +/- 5 % |
Ausgang | |
Ausgangsspannung | stufenlose, stabile Einstellung von 0 bis Nennspannung / -strom / -leistung |
1 kV bis 60 kV | |
Ausgangsleistung | 1 kJ/sek. bis 7.5 kJ/sec bis 60 kV (höhere Spannung auf Anfrage) |
1 kJ/sek. bis 10.5 kJ/sec bis 40 kV (größere Leistungen durch Parallelbetrieb möglich) | |
Analoge Sollwerte | 0 - 10 V Spannung / Strom / Leistung direkt proportional |
Analoge Überwachung | 0 - 10 V Spannung / Strom / Leistung direkt proportional |
Digitale Eingänge / Ausgänge | HV freigeben / HV ok / error |
RS232 | SPS Modus oder Terminal Modus |
Feldbus | Profibus / Canbus / Ethercad als Option |
Anwendungen
Kondensatorladung
- Blitzlampen glühen
- Testanwendungen
- Stoßwellenrecycling
- Marx Generator
- Produkte, die gepulste Energiestöße abgeben
