NAHEZU TROPFENFREIE ARC VERARBEITUNG

Das PLASMATEC ARC ist ein Hochleistungs-Schaltnetzteil. Die bewährte CFC (Current Fed Converter) Technologie macht sie zu einer echten Stromquelle.

Die PLASMATEC ARC-Serie ist speziell für "nahezu tropfenfreie" gepulste kathodische Arc Prozesse.

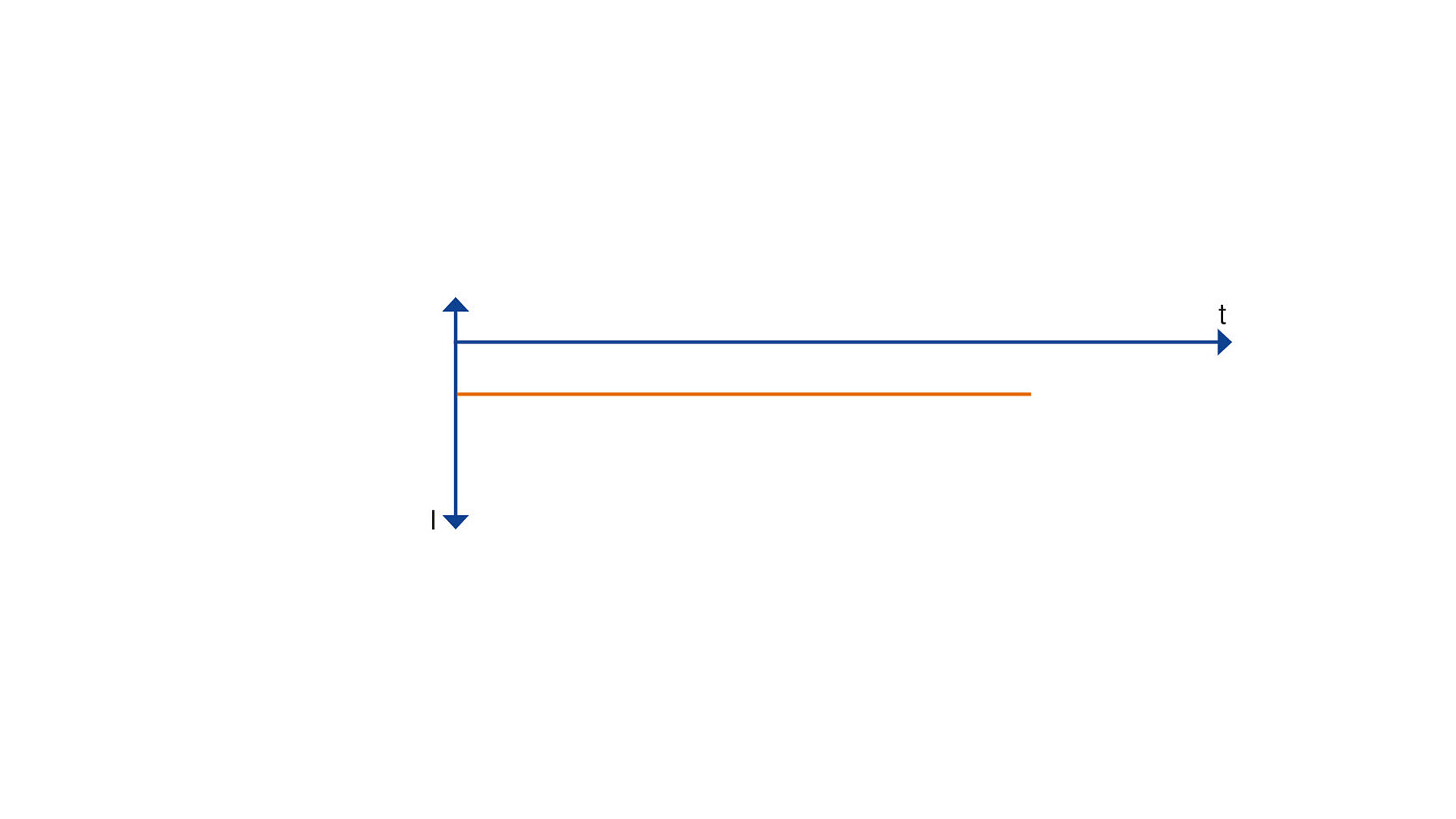

Die Geräte liefern entweder einen reinen Gleichstrom oder einen gepulsten Ausgangsstrom.

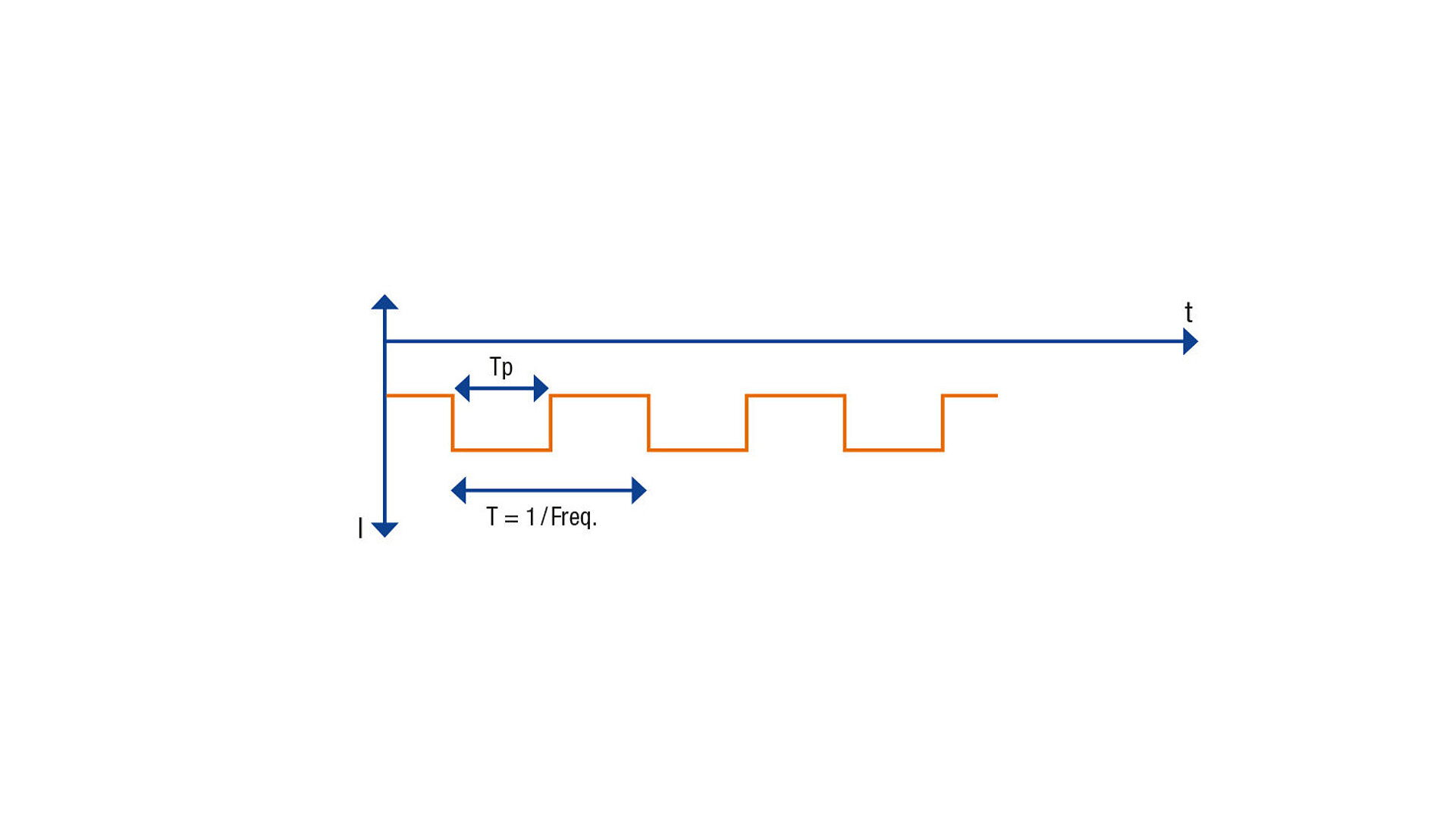

Im gepulsten Betrieb können der Grundstrom, der Spitzenstrom und auch das Tastverhältnis in einem weiten Bereich eingestellt werden:
1 bis 99 % und die Frequenz 1 bis 250 Hz.

Unsere PLASMATEC ARC Reihe

Artikelnummer	NACR1436F01001
Eingang
Eingangsspannung	3 x 400 V AC +/- 10 %
Nennfrequenz	50 / 60 Hz +/- 5 %
Max. Eingangsstrom	25 A
Ausgang im DC Modus
Ausgangsnennspannung [Vav]	30 V DC (60 V offenen Spannung)
Ausgangsnennleistung	6 kW @ 30 V
Ausgangsnennstrom [Aav]	200 A
Ausgang im gepulsten Modus
Ausgangsnennspannung [Vav]	30 V DC (60 V offenen Spannung)
Ausgangsnennleistung	6 kW
Nennausgangsgrundstrom	0 - 200 A
Nennausgangsspitzenstrom	Grundstrom - 200 A
maximale Zündspannung [Vig]	60 V (abhängig von Netzeingangsspannung)
Pulsfrequenz	DC, 1 Hz bis 250 Hz
Einschaltdauer = TP	1 % to 99 %
Minimum Pulslänge	500 μsec

Artikelnummer	NACR1437F01001
Eingang
Eingangsspannung	3 x 400 V AC +/- 10 %
Nennfrequenz	50 / 60 Hz +/- 5 %
Max. Eingangsstrom	25 A
Ausgang im DC Modus
Ausgangsnennspannung [Vav]	30 V DC (60 V offenen Spannung)
Ausgangsnennleistung	12 kW @ 30 V
Ausgangsnennstrom [Aav]	400 A
Ausgang im gepulsten Modus
Ausgangsnennspannung [Vav]	30 V DC (60 V offenen Spannung)
Ausgangsnennleistung	12 kW
Nennausgangsgrundstrom	0 - 400 A
Nennausgangsspitzenstrom	Grundstrom – 400 A
maximale Zündspannung [Vig]	60 V (abhängig von Netzeingangsspannung)
Pulsfrequenz	DC, 1 Hz bis 250 Hz
Einschaltdauer = TP	1 % to 99 %
Minimum Pulslänge	500 μsec

Artikelnummer	NACR1439F01001
Eingang
Eingangsspannung	3 x 400 V AC +/- 10 %
Nennfrequenz	50 / 60 Hz +/- 5 %
Max. Eingangsstrom	30 A
Ausgang im DC Modus
Ausgangsnennspannung [Vav]	80 V DC (140 V offenen Spannung)
Ausgangsnennleistung	16 kW @ 80 V
Ausgangsnennstrom [Aav]	200 A
Ausgang im gepulsten Modus
Ausgangsnennspannung [Vav]	80 V DC (140 V offenen Spannung)
Ausgangsnennleistung	16 kW
Nennausgangsgrundstrom	0 - 200 A
Nennausgangsspitzenstrom	Grundstrom – 200 A
maximale Zündspannung [Vig]	140 V
Pulsfrequenz	DC, 1 Hz bis 250 Hz
Einschaltdauer = TP	1 % to 99 %
Minimum Pulslänge	500 μsec

Allgemeine Technische Daten

Schnittstellen	I/O interface / RS232 interface
	weitere Schnittstellen optional möglich
Maße (H x B x T)	133.35 x 482.6 x 600 (725 inklusive Stecker) mm
	3HU x 19” x 600 mm
