Optimal für dekorative und funktionelle Beschichtung
Das PLASMATECDC ist eine getaktete Gleichspannungstromversorgung für PVD. Durch die CFC (Current Fed Converter) Technologie ist der Ausgang eine echte Stromquelle und stellt die beste Lösung für fehlerfreie Plasmaprozesse dar.
Das Gerät liefert DC-Ausgangsstrom/-spannung. Es ist mit 5, 1O oder 2O kW erhältlich. Im Parallelbetrieb kann die Leistung auf bis zu 200 kW erhöht werden. Die digitale Regelung von Strom, Spannung und Leistung erreicht genaueste Werte.
Der PLASMATEC DC bietet eine hohe Leistungsdichte und große Robustheit, extrem niedrige gespeicherte Ausgangsenergie und ein spezielles, flexibles und einstellbares Arc-Management.
Unsere PLASMATEC DC Reihe
Einstellbare Ausgangsspannung 0 - 800 V
PLASMATEC DC 0k86k2 [5 kW]
| Artikelnummer | NDCR2014F01001 |
|---|---|
| Eingang | |
| Eingangsspannung | 400 V AC +/- 10 % |
| Nennfrequenz | 50 / 60 Hz |
| Max. Eingangsstrom | 10 A |
| Ausgang | |
| einstellbare Ausgangsspannung | 0 – 800 V |
| Ausgangsnennspannung (bei max. Leistung) [Vav] | 400 – 800 V |
| Ausgangsnennleistung [kW] | 5 kW |
| Ausgangsnennstrom [Aav] | 12.5 – 6.25 A |
| Max. Zündspannung [Vig] | 1400 |
PLASMATEC DC 0k812k [10 kW]
| Artikelnummer | NDCR2016F01001 |
|---|---|
| Eingang | |
| Eingangsspannung | 400 V AC +/- 10 % |
| Nennfrequenz | 50 / 60 Hz |
| Max. Eingangsstrom | 20 A |
| Ausgang | |
| einstellbare Ausgangsspannung | 0 – 800 V |
| Ausgangsnennspannung (bei max. Leistung) [Vav] | 400 – 800 V |
| Ausgangsnennleistung [kW] | 10 kW |
| Ausgangsnennstrom [Aav] | 25 – 12.5 A |
| Max. Zündspannung [Vig] | 1400 |
PLASMATEC DC 0k825k [20 kW]
| Artikelnummer | NDCR2018F01001 |
|---|---|
| Eingang | |
| Eingangsspannung | 400 V AC +/- 10 % |
| Nennfrequenz | 50 / 60 Hz |
| Max. Eingangsstrom | 40 A |
| Ausgang | |
| einstellbare Ausgangsspannung | 0 – 800 V |
| Ausgangsnennspannung (bei max. Leistung) [Vav] | 400 – 800 V |
| Ausgangsnennleistung [kW] | 20 kW |
| Ausgangsnennstrom [Aav] | 50 – 25 A |
| Max. Zündspannung [Vig] | 1400 |
Einstellbare Ausgangsspannung 0 - 1000 V
PLASMATEC DC 1k05k0 [5 kW]
| Artikelnummer | NDCR2014F01002 |
|---|---|
| Eingang | |
| Eingangsspannung | 400 V AC +/- 10 % |
| Nennfrequenz | 50 / 60 Hz |
| Max. Eingangsstrom | 10 A |
| Ausgang | |
| einstellbare Ausgangsspannung | 0 – 1000 V |
| Ausgangsnennspannung (bei max. Leistung) [Vav] | 400 – 1000 V |
| Ausgangsnennleistung [kW] | 5 kW |
| Ausgangsnennstrom [Aav] | 12,5 – 5 A |
| Max. Zündspannung [Vig] | 1400 |
PLASMATEC DC 1k010k [10 kW]
| Artikelnummer | NDCR2016F01002 |
|---|---|
| Eingang | |
| Eingangsspannung | 400 V AC +/- 10 % |
| Nennfrequenz | 50 / 60 Hz |
| Max. Eingangsstrom | 20 A |
| Ausgang | |
| einstellbare Ausgangsspannung | 0 – 1000 V |
| Ausgangsnennspannung (bei max. Leistung) [Vav] | 400 – 1000 V |
| Ausgangsnennleistung [kW] | 10 kW |
| Ausgangsnennstrom [Aav] | 25 – 10 A |
| Max. Zündspannung [Vig] | 1400 |
PLASMATEC DC 1k020k [20 kW]
| Artikelnummer | NDCR2018F01002 |
|---|---|
| Eingang | |
| Eingangsspannung | 400 V AC +/- 10 % |
| Nennfrequenz | 50 / 60 Hz |
| Max. Eingangsstrom | 40 A |
| Ausgang | |
| einstellbare Ausgangsspannung | 0 – 1000 V |
| Ausgangsnennspannung (bei max. Leistung) [Vav] | 400 – 1000 V |
| Ausgangsnennleistung [kW] | 20 kW |
| Ausgangsnennstrom [Aav] | 50 – 20 A |
| Max. Zündspannung [Vig] | 1400 |
Allgemeine Technische Daten
| Parallelschaltfähigkeit | bis zu 10 Geräte |
| Synchronisation | bis zu 20 Geräte |
| Schnittstellen | I/O interface / RS232 interface |
| weitere Schnittstellen optional möglich | |
| Maße (H x B x T) | 133.35 x 482.6 x 600 (725 inklusive Stecker) mm |
| 3HU x 19” x 600 mm |

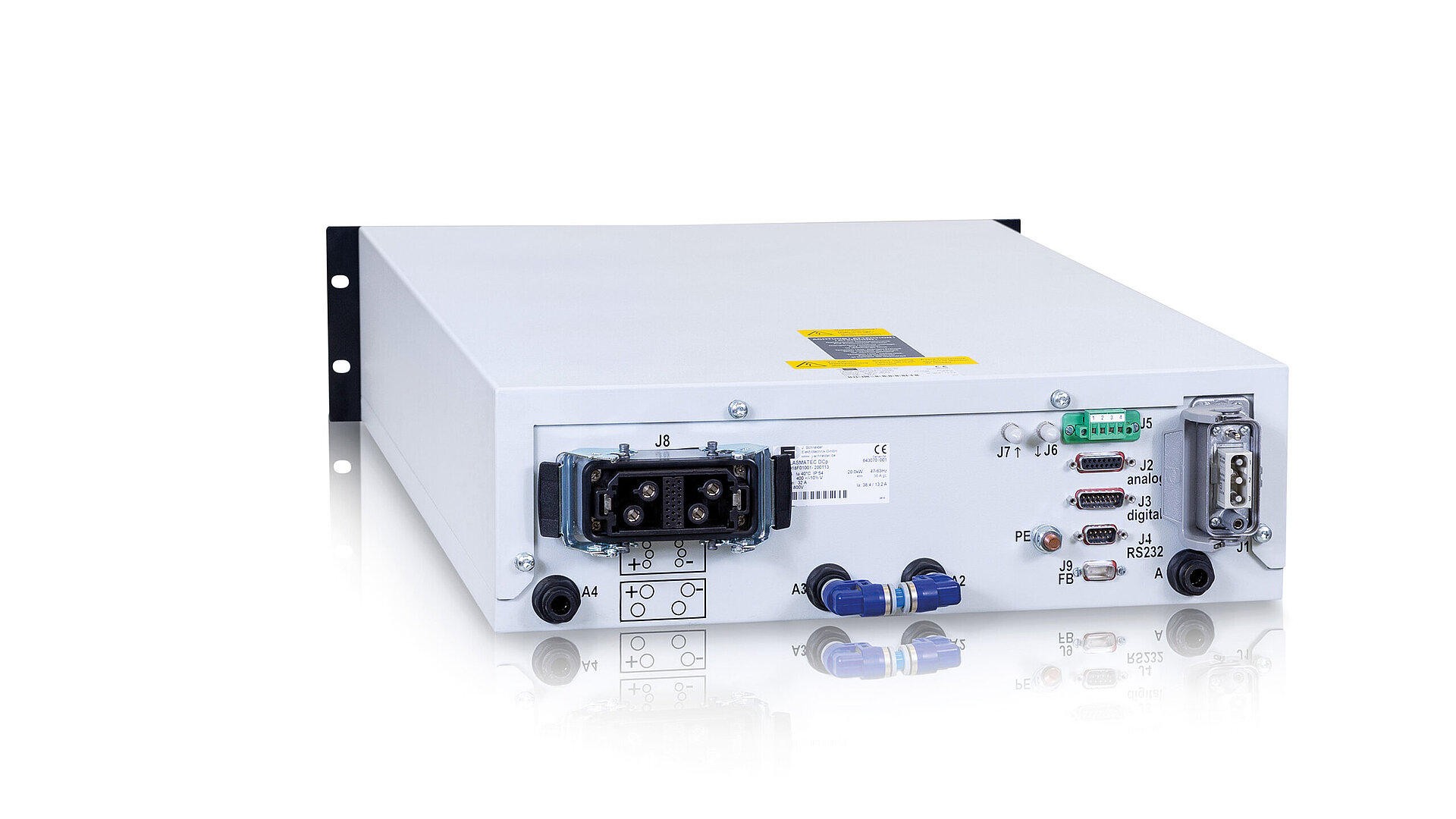

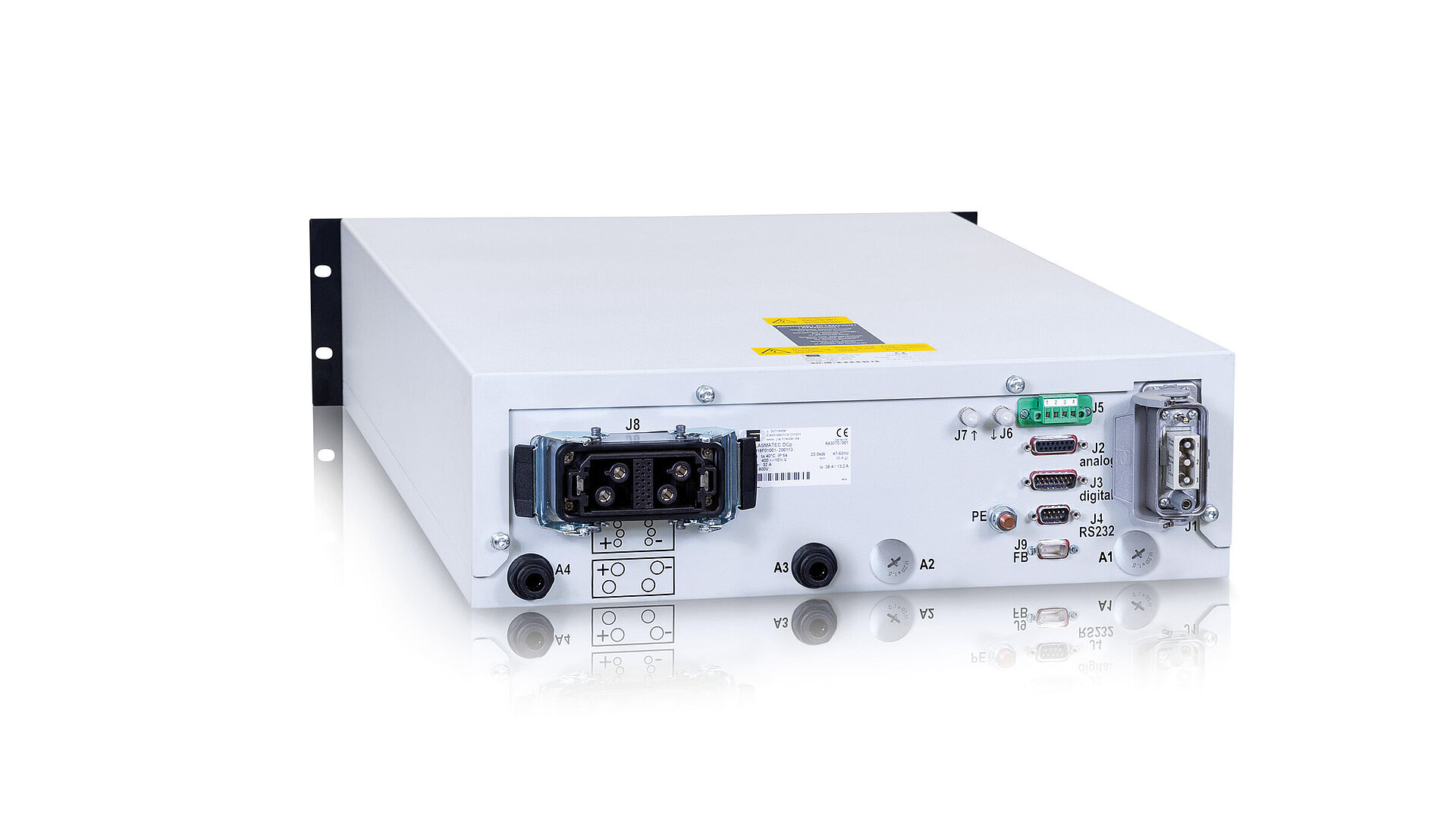

Rückansicht
5 kW und 10 kW
20 kW
Ausgang
