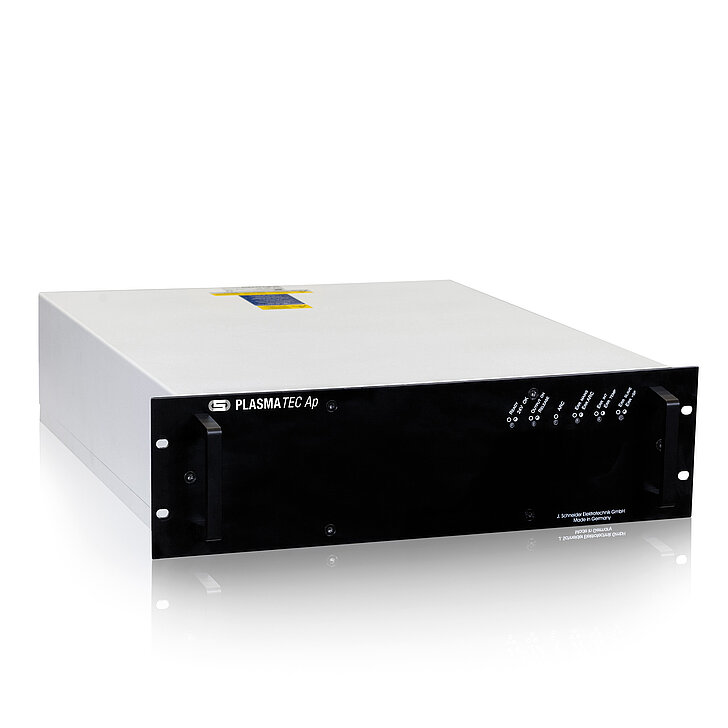

Optimal für dekorative und funktionelle Beschichtung

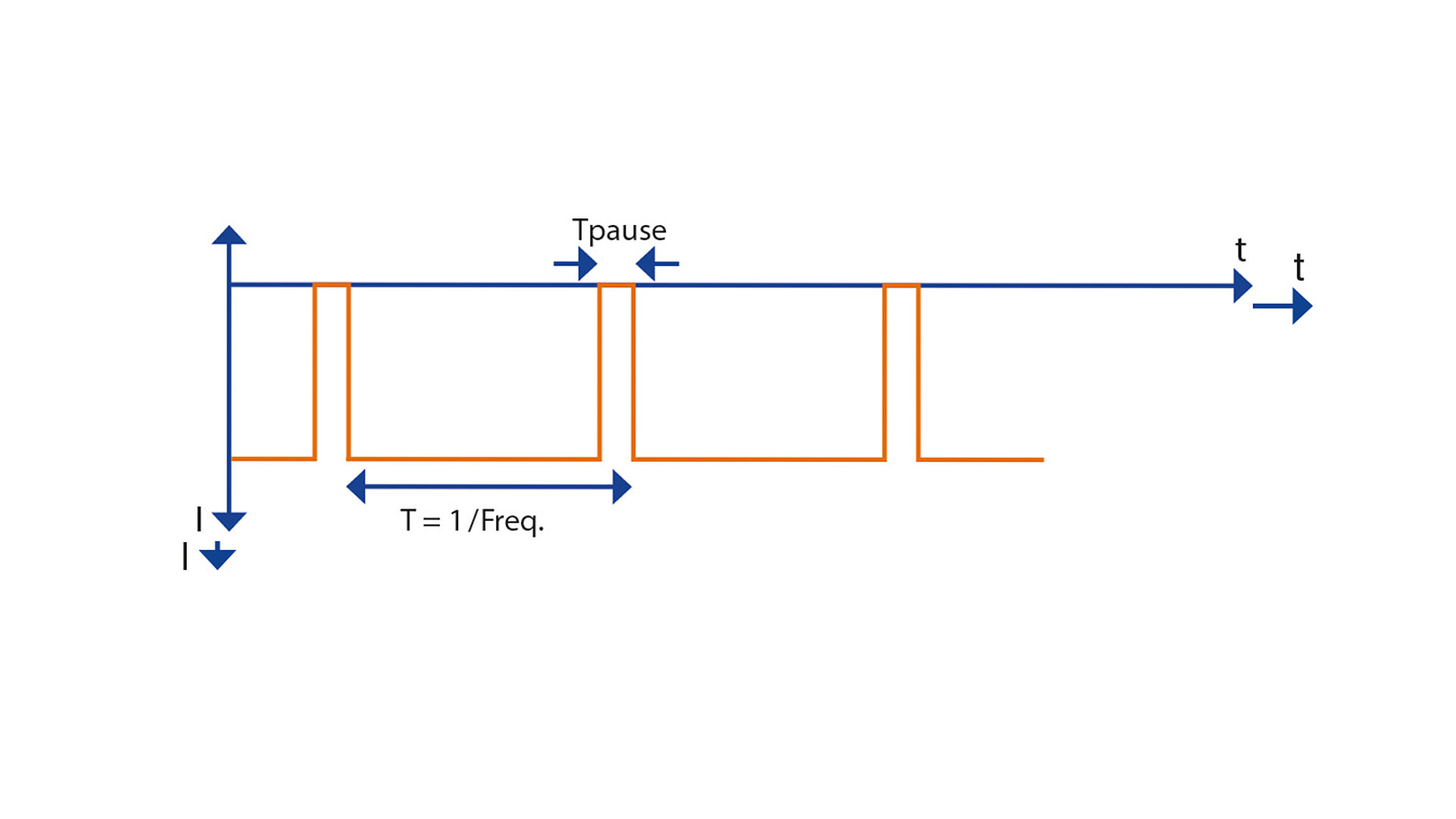

Die unipolar gepulste DC Stromversorgung PLASMA Ap ist ein Schaltnetzteil für besonders anspruchsvolle Arc empfindliche Prozesse. Wie die anderen Geräte der PLASMATEC-Serie ist es eine echte Stromquelle in CFC Technologie. Es stellt einen DC oder einen unipolar gepulsten DC Strom / Spannung mit einer Ausgangsfrequenz von 76 kHz zur Verfügung.
Nur das PLASMA Ap verfügt optional über einen vollständig einstellbaren Umkehrpuls Modus mit ARC Erkennung. Das Gerät ist mit 6 und 12 kW erhältlich. Der Parallelbetrieb zur Leistungserhöhung ist mit dem 12 kW Gerät bis 24 kW möglich. Durch die digitale Eingabe von Strom, Spannung und Leistung kann es sehr präzise geregelt werden.
Wie alle PLASMATEC Stromversorgungen verfügt auch das PLASMATEC Ap über eine hohe Leistungsdichte, extrem niedrige gespeicherte Ausgangsenergie und ein ausgeklügeltes, flexibel einstellbares Arc-Management. Seine große Robustheit macht es ideal für den Einsatz in industriellen Anwendungen oder der Forschung.
Unsere PLASMATEC Ap Reihe
| Artikelnummer | NDCR1702F01001 |
|---|---|
| Eingang | |
| Eingangsspannung | 3 x 400 V AC +/- 10 % |
| Nennfrequenz | 50 / 60 Hz +/- 5 % |
| Max. Eingangsstrom | 12 A |
| Ausgang | |
| einstellbare Ausgangsspannung | 0 – 1000 V |
| Nennausgangsspannung (bei max. Leistung) [Vav] | 500 - 1000 V |
| Zyklusdauer | 13 μsec |
| Frequenz der Ausgangsspannung | 76.923 kHz |

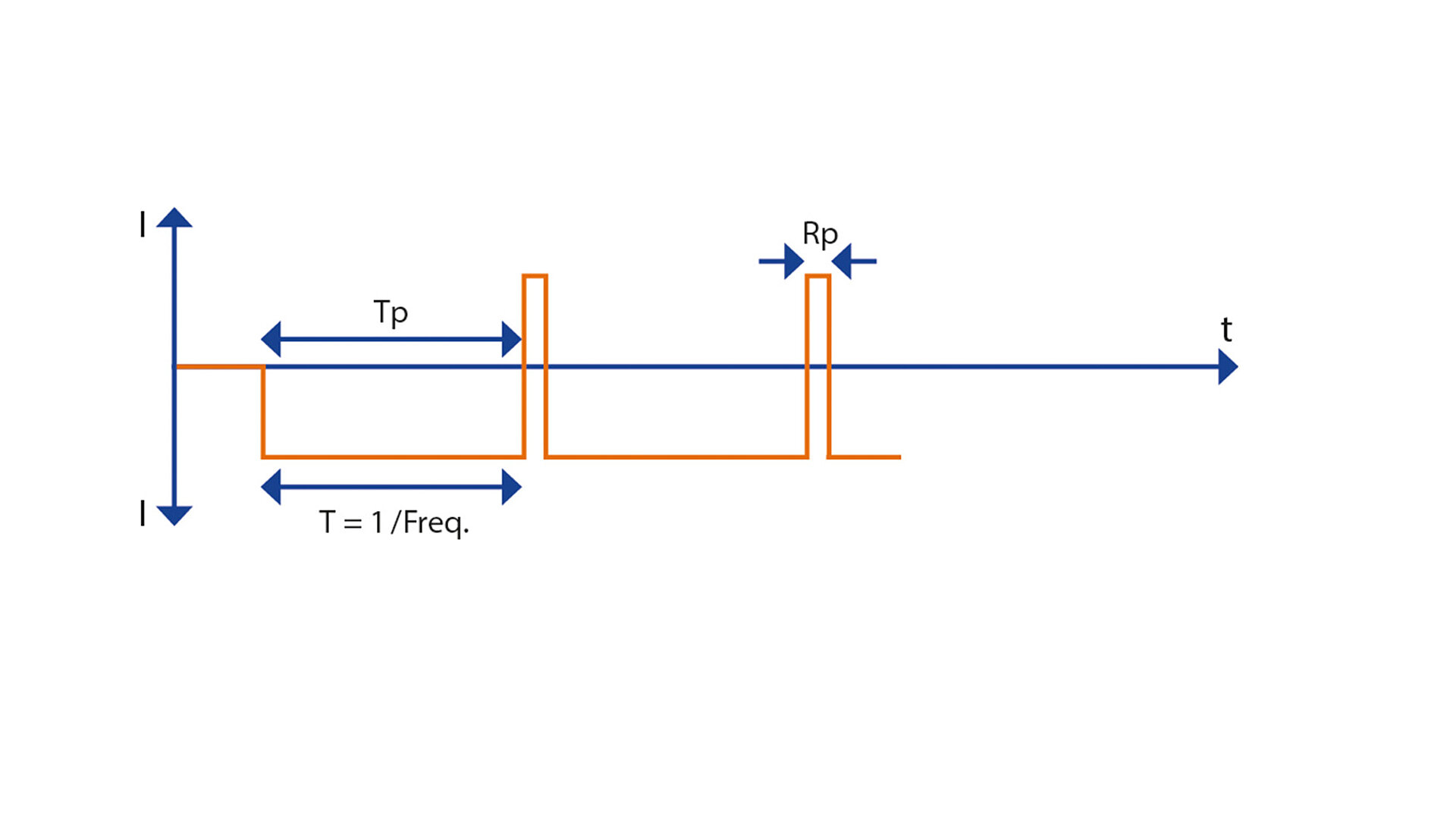

| Negativer Puls (Power Puls) = Tp | |
| Regelung | U, I, P |
| einstellbare Pulsweite | 1 μsec ... 11.5 μsec |
| gepulster Ausgangsnennstrom | 12 A at 500 V / 6 A at 1000 V |
| gepulste Ausgangsnennleistung | 6 kW |
| Positiver Puls (Umkehrpuls) = Rp | |
| Regelung | U, P |
| Pulsweite | 0.5 μsec ... 11.0 μsec |
| gepulster Ausgangsnennstrom | 12 A at 500 V / 6 A at 1000 V |
| gepulste Ausgangsnennleistung | 6 kW |
| Zündspannung [Vig] | 1200 … 1400 |
| Anlaufzeit der Zündspannung | < 1 μsec / kV |
| Arc Erkennung | < 1 μsec |
| passive Arc Energie | << 3 mJ |
| Artikelnummer | NDCR1703F01001 |
|---|---|
| Eingang | |
| Eingangsspannung | 3 x 400 V AC +/- 10 % |
| Nennfrequenz | 50 / 60 Hz +/- 5 % |
| Max. Eingangsstrom | 23 A |
| Ausgang | |
| einstellbare Ausgangsspannung | 0 – 1000 V |
| Nennausgangsspannung (bei max. Leistung) [Vav] | 500 - 1000 V |
| Zyklusdauer | 13 μsec |
| Frequenz der Ausgangsspannung | 76.923 kHz |
| Negativer Pulse (Power pulse) = Tp | |
| Regelung | U, I, P |
| einstellbare Pulsweite | 1 μsec ... 11.5 μsec |
| gepulster Ausgangsnennstrom | 24 A at 500 V / 12 A at 1000 V |
| gepulste Ausgangsnennleistung | 12 kW |
| Positive Puls (Umkehrpuls) = Rp | |
| Regelung | U, P |
| Pulsweite | 0.5 μsec ... 11.0 μsec |
| gepulster Ausgangsnennstrom | 12 A at 500 V / 6 A at 1000 V |
| gepulste Ausgangsnennleistung | 6 kW |
| Zündspannung [Vig] | 1200 … 1400 |
| Anlaufzeit der Zündspannung | < 1 μsec / kV |
| Arc Erkennung | < 1 μsec |
| passive Arc Energie | << 3 mJ |
Allgemeine Technische Daten
| Parallelschaltfähigkeit | bis zu 2 Geräte |
| Synchronisation | bis zu 20 Geräte |
| Schnittstellen | I/O interface / RS232 interface |
| weitere Schnittstellen optional möglich | |
| Maße (H x B x T) | 133.35 x 482.6 x 600 (725 inklusive Stecker) mm |
| 3HU x 19” x 600 mm |
Rückansicht
Ausgang
